施耐德變頻器目前國內應用比較廣泛，其中以緊湊型變頻器ATV31、ATV312以及高級變頻器ATV71為代表，在國內變頻器市場占據了一定的市場份額。本文將詳細介紹施耐德ATV71變頻器的調試步驟。

　　第一步，設置提升應用宏

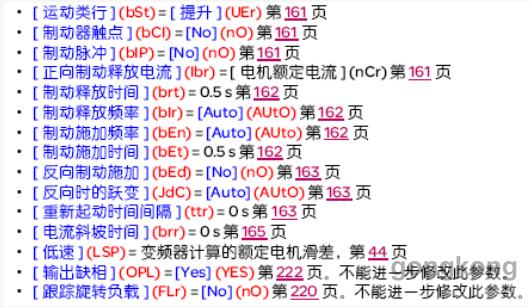

在 SIN簡單起動菜單中，設置宏配置參數CFG=HSt （提升），這樣它的很多設定包括端子分配被修改為適用于典型的提升控制，如：

端子分配：

LI1: FWd 正轉（上升）；LI2: rrS反轉（下降）；LI3:rSF故障復位(脈沖激活)；LI4:EtF外部故障；LI5: nO未設置；LI6: nO未設置；

R1：FLt故障接點；R2：bLC制動邏輯控制

注意：

1. 這里故障接點R1帶有常開常閉接點R1A-R1C-R1B，其中R1C為公共點，接點狀態：當變頻器上電且沒有故障時，R1A-R1C閉合，R1B-R1C斷開；變頻器出現故障或沒有上電時，R1A-R1C斷開，R1B-R1C閉合。使用這個接點進行故障報警或作為控制條件時要正確選擇接點。

2. 當設置為提升宏后，輸出缺相保護激活并且不能修改，這樣當不帶電機進行試驗時將受到一些影響。

　　第二步，電機銘牌參數的輸入與參數優化

在drC- 電機控制 菜單中，我們需要輸入以下電機銘牌參數，目的是為了讓變頻器識別電機的電氣指標，以便實現最優控制。電機參數的不當輸入會引起輸出的不穩定，導致電機的劇烈振動，額外發熱及變頻器等的損壞。

nPr 電機額定功率：電機銘牌上標定的規定接法，額定頻率下的額定功率（如11KW, 4KW）；

UnS電機額定電壓：電機銘牌上標定的規定接法，額定頻率對應的額定電壓(如380V)；

nCr電機額定電流：電機銘牌上標定的規定接法下的額定電流（如23.5A, 8.8A）；

FrS電機額定頻率：電機銘牌上標定的規定接法，額定電壓對應的額定頻率（如50Hz）；

nSP電機額定速度：電機銘牌上標定的對應于額定頻率下的額定轉速（如1450rpm等）；

上述參數設定后，變頻器將能夠正確識別和控制電機。為了實現最佳控制，建議執行電機參數自整定。注意，電機參數自整定只能在變頻器后可靠連接匹配的電機后才可以進行，如果不帶電機或電機和變頻器的規格不匹配就不能進行自整定。

TUn：nOàYES設為請求自整定，變頻器將向電機注入一定次序的電壓和電流?？梢栽诓僮鹘K端上看到運行電流在變化，但電機不會轉動。

　　第三步，取消外部故障設定，騰出LI4

在下面要設置的多段速中，要用到三個邏輯輸入LI4, LI5,LI6。在提升宏中，已將LI4分配為外部故障觸發，這樣就需要預先取消LI4的現有功能。方法是：

在 FLt- 故障管理 菜單中，找到 EtF- 外部故障管理子菜單，進入后再進入EtF參數，將其內容由LI4改為nO。

　　第四步，設置多段速

在 1.7 FUn- 應用功能 菜單中，找到PSS-  預置速度功能子菜單，

1．設置參數 PS2 (2個預置速度) 為 LI4，設置參數 PS4(4個預置速度)為L(zhǎng)I5，設置參數 PS8(8個預置速)為L(zhǎng)I6。這時，端子狀態與段速選擇的關系是：

LI4=0, LI5=0, LI6=0    à LSP（低速頻率）

LI4=1, LI5=0, LI6=0    à SP2（預設速度2）

LI4=1, LI5=1, LI6=0    à SP4（預設速度 3）

LI4=1, LI5=1, LI6=1    à SP8（預設速度 4）

2．設置參數 SP2（預設速度2），SP4（預設速度3）和SP8（預設速度4）分別為要求的值（如分別設置為20Hz, 35Hz, 50Hz），第一段速為設置菜單中的低速頻率，需要在設置菜單中設置。

　　第五步，設置抱閘控制邏輯

在 1.7 應用功能 菜單中，找到 制動控制邏輯功能，適當設置如下參數：

    bSt（運動類型）   為UEr（垂直升降）

    bIP制動脈沖   為YES是

    Ibr剎車釋放電流 為電機額定電流

    brt剎車釋放時間 為適當值，剎車放開需要的機械動作時間

    bIr剎車釋放頻率 為電機滑差頻率

    bEn抱閘頻率 為電機滑差頻率

    tbE剎車閉合動作延時 為0.2秒

    bEt剎車閉合動作時間為適當值，剎車閉合需要的機械動作時間

　　第六步，設置頻率上限，下限，加速時間，減速時間

在Set- 設置 菜單中，設置：

ACC加速時間 為適當值

dEC減速時間 為適當值

LSP低速頻率  為低速頻率（第一段速），如10Hz

HSP高速頻率  為可能的最高頻率

另外，根據經驗，設置

SPG速度環比例增益為20%

SIt速度環積分時間為120%

至此，變頻器的設置基本完成。

以上參數設置僅僅適用于變頻器的簡單調試，當變頻器需要安裝到現場使用時，所有參數都需要根據現場的環境、負載的性質來調整。
