別小看“砌體包管”
一、前言
1、在建筑工程中墻體水電管線埋設一般都采用開槽的方法，而開槽打鑿時，容易墻體松動，且補槽后容易空鼓。形成質量通病、影響使用功能。怎樣防治砌體、抹灰質量通病，是現場提高施工質量的重點問題。
2、本工法針對以上情況設想對墻體管線埋設采用砌筑時包水電管線的方法，來減少墻面抹灰空鼓，預防砌體、抹灰工程質量通病的目的。通過對不同工程的實踐與完善，十分有效地防治外墻頭縫滲水、墻面抹灰空鼓開裂等工程質量通病。
二、工法特點
1、不開槽、補槽：砌體水電管線預埋可不用開槽、補槽，墻體磚（砌）塊、水電管線同步把墻砌筑完成。
2、節省工期：在施工進度安排中，可以提前進入裝修施工，無需等待墻面水電管線預埋后進行。

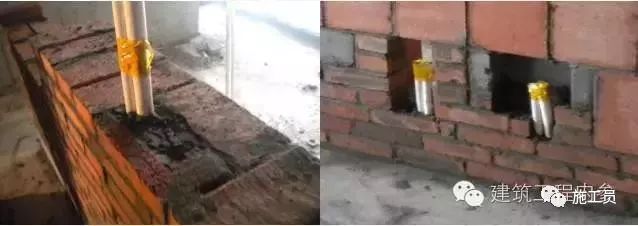

水電管線同步砌筑
3、防止通?。和ㄟ^(guò)砌體與水電管線預埋的一次性施工，避免開槽后松動墻體引起的外墻頭縫滲水、門框松動閉門不嚴等，以及避免開槽、補槽后造成墻面抹灰層易空鼓、開裂等。
4、節約材料、節約人工：推行“工廠化”生產，采用標準化切割生產，不再有砍磚，浪費磚塊、預制塊、過梁制作方面，采用主體施工時建筑垃圾，節材又環保；合理優化工種及工效，節材同時節約人工。抹灰時，不需要為水電管線槽配專用的鋼絲網，節約成本。
墻體破壞嚴重 配磚 “工廠化”集中切割
三、適用范圍
本工法較適用于框架結構的房建工程，砌體工程一般采用普通磚、多孔磚、空心磚及加氣混凝土砌塊的工程，尤其對采用頁巖磚的砌體工程特別適用。

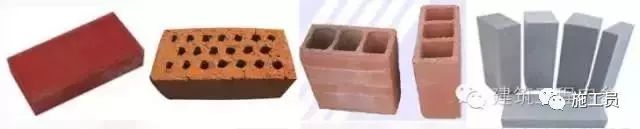

普通磚 多孔磚 空心磚 加氣塊
四、施工工藝
1、工藝流程
二次設計階段流程

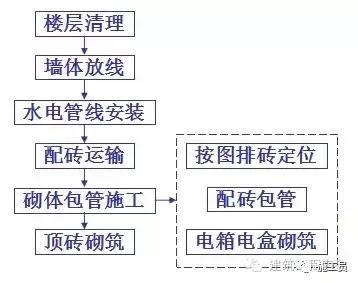

砌體施工階段流程
四、施工工藝
1、水電管線布置二次深化設計
砌體工程是在主體結構完成后開始的，但部分工作需在開工前就應進行，如水電管線布置的位置，如何優化一下管線位置來提高包管砌體施工的質量，主要內包括梁內電管布置、混凝土面上管線布置、衛生間內上水管定位等。

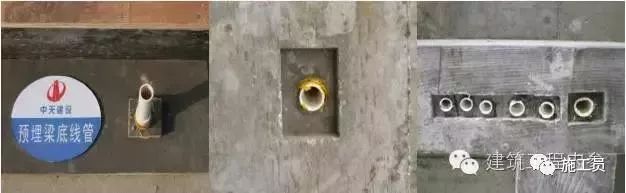

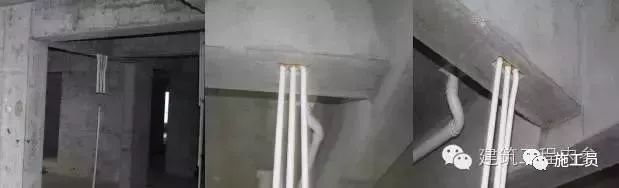

梁內管線居墻中預埋 梁底管線預埋拆模后效果
2、砌體二次深化設計
1）運用AutoCAD軟件，根據施工合同、建筑說明中的砌體材料類型與尺寸，以及平面圖中的墻體尺寸進行優化設計，把墻體拉結筋位置、立面整體排版、計算每塊配磚尺寸、預制成品空調洞位置、預制電箱電盒框位置及大小等等，把平面圖內每個墻面用立面圖、節點詳圖的做成一整套施工作業圖。

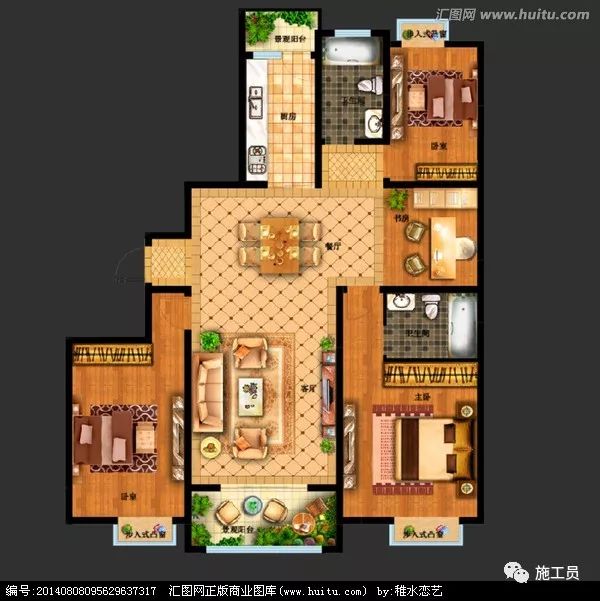

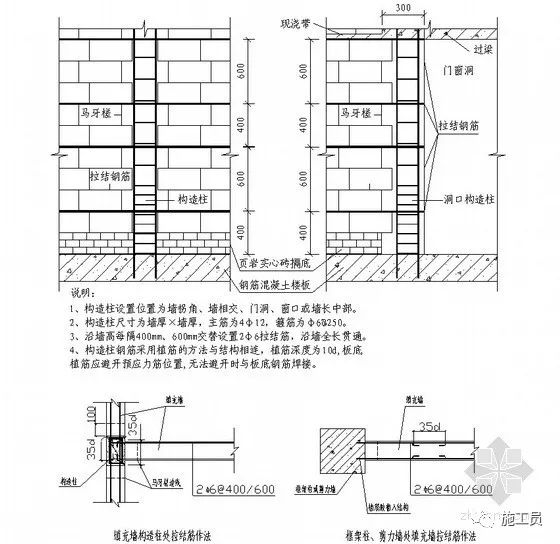

戶型砌體深化作業圖

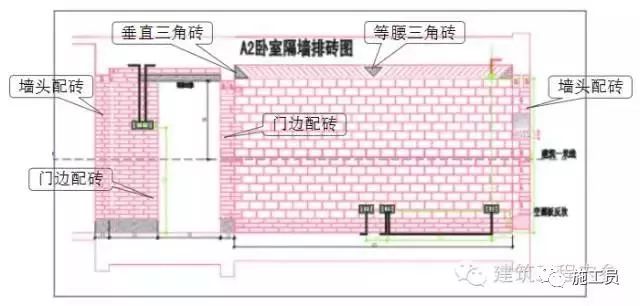

深化作業圖----墻面立面圖2）為施工方便，把尺寸長短相差10mm以內的配磚，通過調整灰縫大小統一成一個尺寸；頂磚的高度也應該盡量調整到一個高度，統一三角磚的尺寸。
深化作業圖內的各種配磚
3、配磚加工
1）配磚加工，需搭設專用的操作棚、操作平臺，用路面切割機、型材切割機等進行切割。

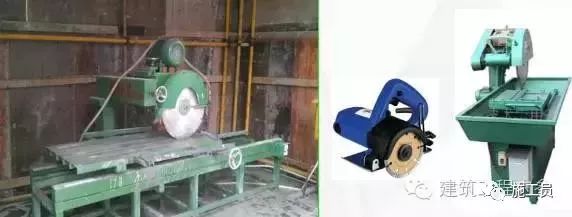

標準配磚切割機 包管配磚切割機
2）標準配磚，即寬度不變，只改變長度的配磚，按深化設計統計的配磚尺寸大小進行統籌安排，合理使用整磚，不造成磚塊浪費，如需二分半磚與七分半磚時，用一整磚正好切成兩塊都可以使用配磚，同理可以生產各種大小的配磚，如二八分、三七分、四六分、五五分等。

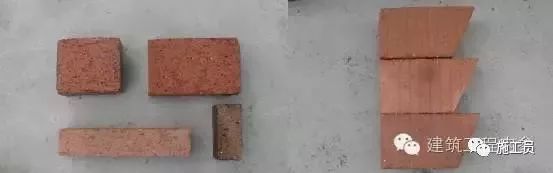

不浪費的“砍磚”方法 馬牙槎斜口磚
3）包管配磚，即開口配磚，也是包管施工核心材料之一，一般由以下幾種形式。根據工程墻體的實際情況設計，但一定要滿足上下皮磚錯縫的原則設計，配磚的數量與尺寸按砌體二次深化設計的生產。

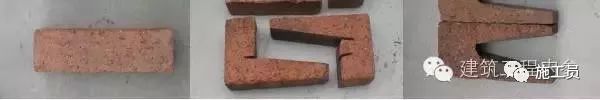

“一”型包管配磚 “L”型包管配磚 “<”型包管配磚
4、預制磚生產
按砌體深化設計，預制水泥磚有直角三角磚、等腰三角磚、水泥標準磚等，根據高度頂磚高度與角度、砌體尺寸的高度等，配置專用的鋼模制作水泥磚。點這免費下載施工技術資料
三角預制磚 空調預制磚 門窗框預制磚
5、預制構件生產
同預制磚制作，需要專用操作場地，根據砌體深化設計的構件尺寸大小，配置專用的鋼模，手工制作。有過梁、電箱框、電盒框等。

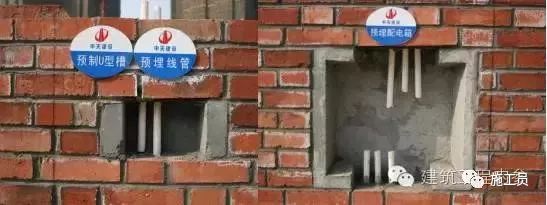

單個開關插座U型預制塊 多個開關插座U型預制塊 戶內強、弱配電箱框預制塊
6、砌體放線
砌體放線除一般施工過程放線（隔墻、門洞口的位置線）施工外，還需彈出墻體施工300控制線，電盒水平中心位置線，電箱水平邊線等，以便于砌體包管時施工。

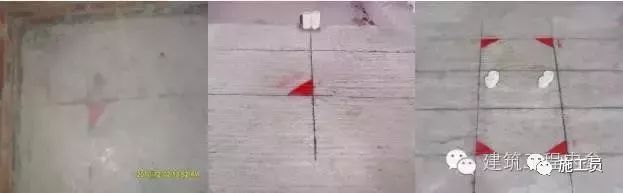

300控制線 電盒位置線 電箱位置線
7、水電管線安裝
1）砌體放線后，應對預埋的電管線進行糾偏、疏通等，并把開關線管下接、插座線管上接以及電箱線管排布等。
2）廚衛間除安裝電管線外，還需接給水管，為保證質量，可以先安裝廚衛翻邊混凝土部分的給水管線。
水電管線安裝
8、配磚包管
砌體包管根據墻體寬度、水電管線粗細及管線數量的不同，采用的方法也各不相同；100-120磚墻一般采用開口配磚，采用左右對叉的方式，錯開豎向灰縫包管。

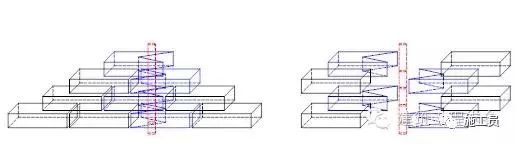

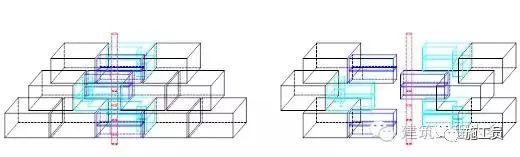

（100-120）厚墻包管砌筑方法
實圖
8、配磚包管
200或200以上磚墻可采用雙拼配磚的方式包管；配磚包管后，用砂漿把水電管線周邊空隙塞實，空隙大于50mm時應用細石混凝填塞。
（200-240）厚墻包管砌筑方法
實圖
9、預制電箱、電盒框砌筑
砌筑時標高及位置為電箱或電盒時，應嚴格根據深化設計作業圖中的標高及位置砌筑預制的電箱、電盒框。
電盒框砌筑 電箱框砌筑
10、梁底頂磚砌筑
頂磚砌筑方法同平磚砌筑方法，在包管時同樣用包管配磚進行包管施工，不同的是包管配磚同頂磚一樣需斜著砌筑。

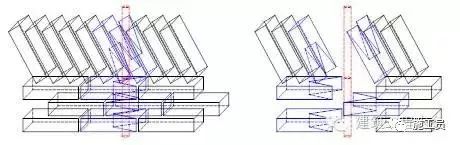

梁底頂磚包管砌筑方法
