高空大跨度懸挑混凝土構件如何支模
一、案例工程概況

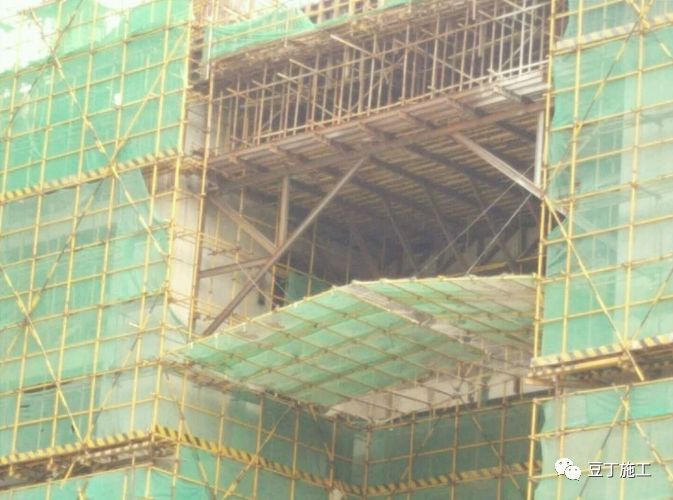

高空大跨超長懸挑部位結構尺寸為：長*寬=15.8m*7.8m，該部位下空，在下部結構標高7.980處有混凝土結構，凈空高度達到27.370米，設計凈空及跨度較大、高度高，存在著高空支模施工難度大的問題。
如采用傳統的滿堂紅落地腳手架或貝雷梁支撐架等方式進行施工，將會產生施工成本高、穩定性差、安全性低、后期拆除困難等問題，為此，利用三角支撐平臺支模技術可解決該部位的支模問題。通過實踐驗證，安全可靠，施工方便，成本低，經濟效益和社會效益顯著。
二、三角支撐平臺設計

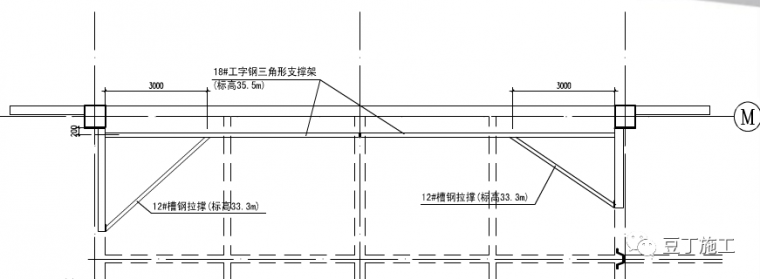

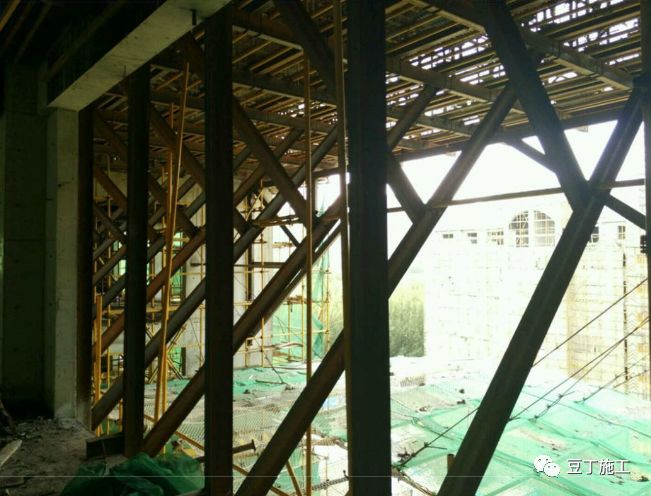

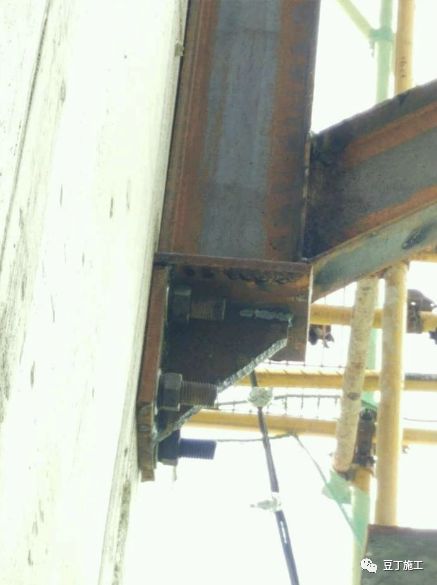

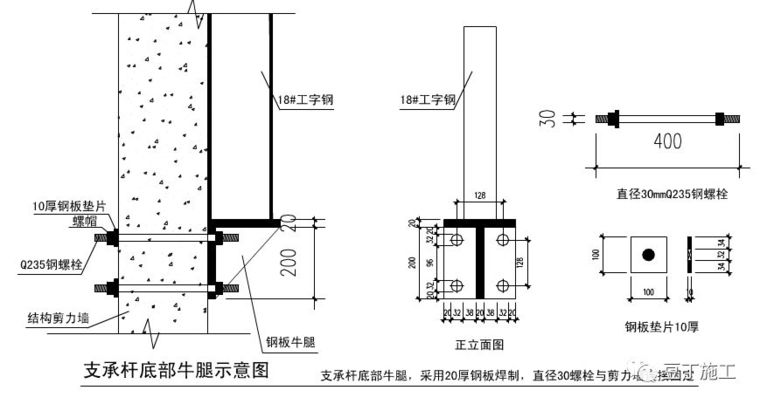

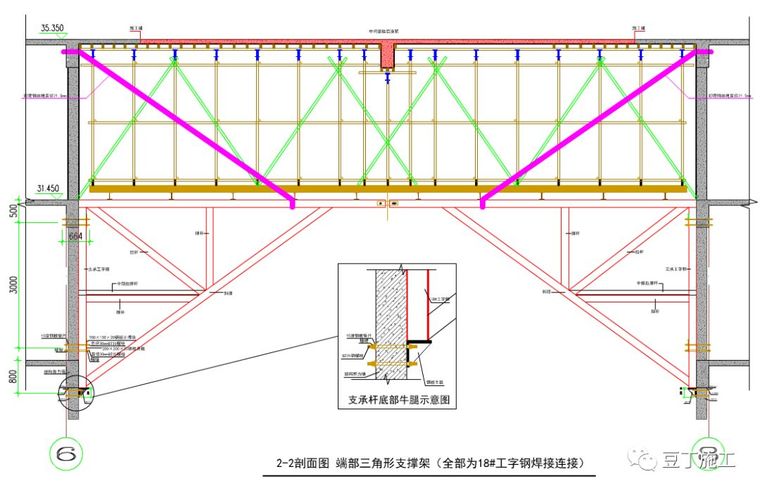

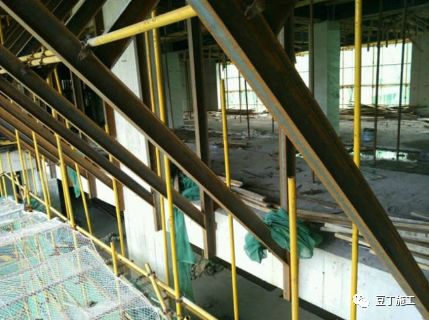

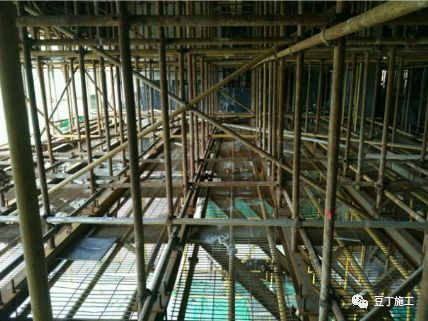

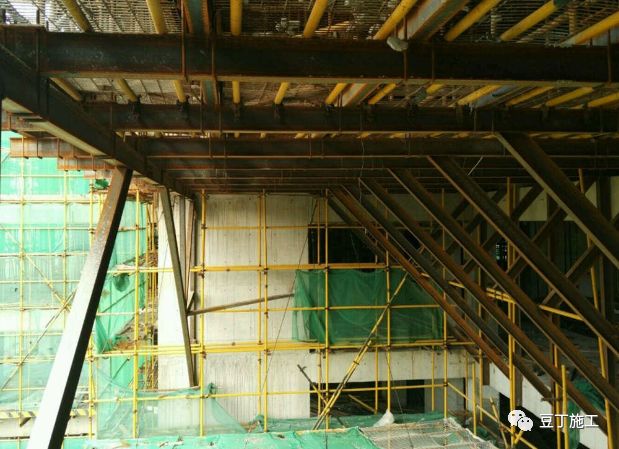

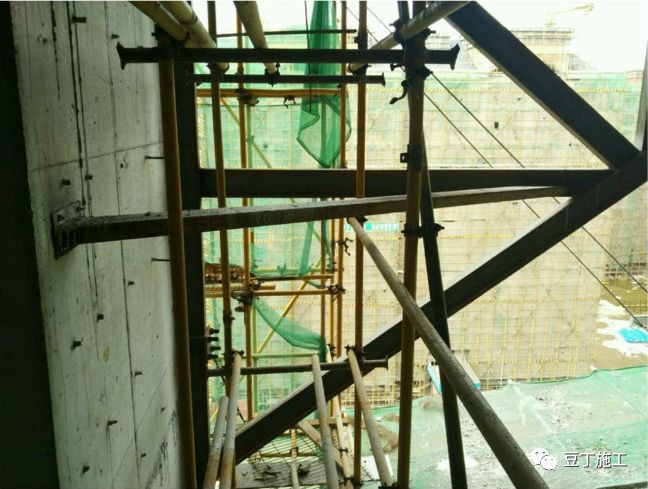

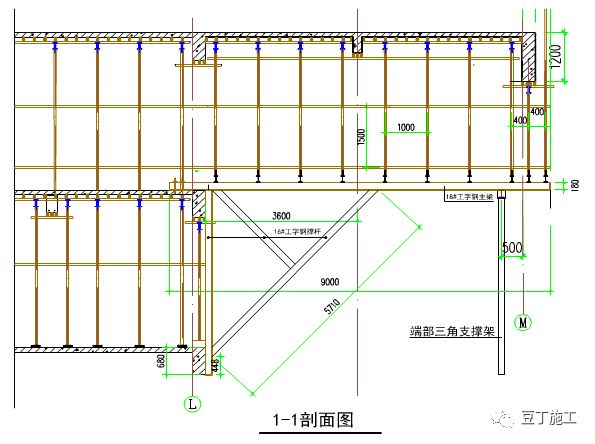

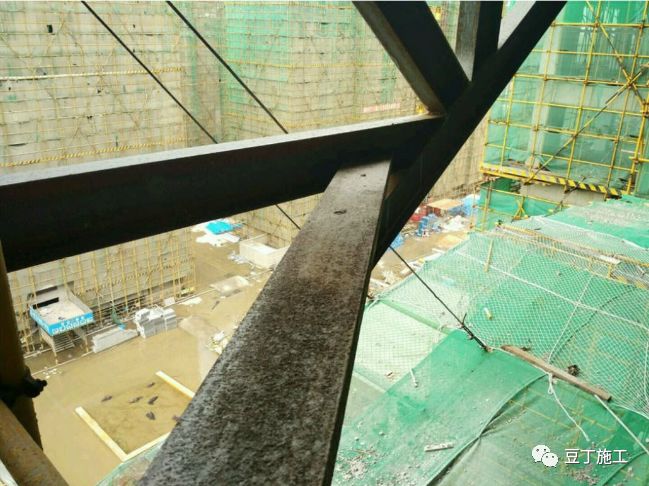

平臺由端部三角支撐架、架體主鋼梁、主鋼梁下三角撐、次鋼梁及上部鋼管架體組成。架體底部及端部三角支撐采用18#工字鋼，下?lián)螚U及斜撐桿采用16#工字鋼，連接鋼板為20mm厚，錨固鋼板為10mm厚，端部三角支撐螺栓直徑為30mm。主鋼梁間距1.5米，次鋼梁間距1米。

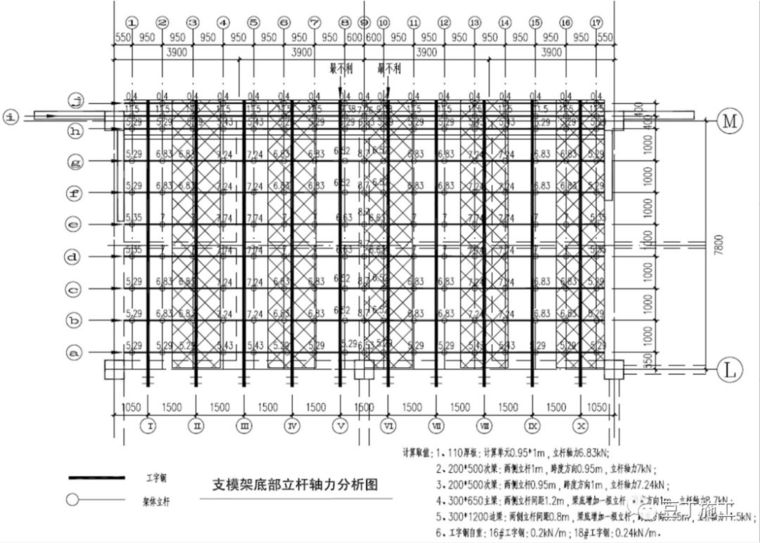

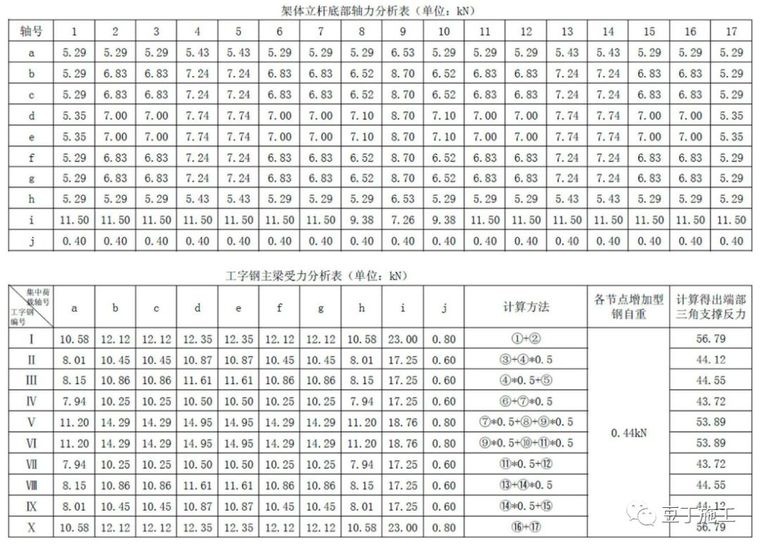

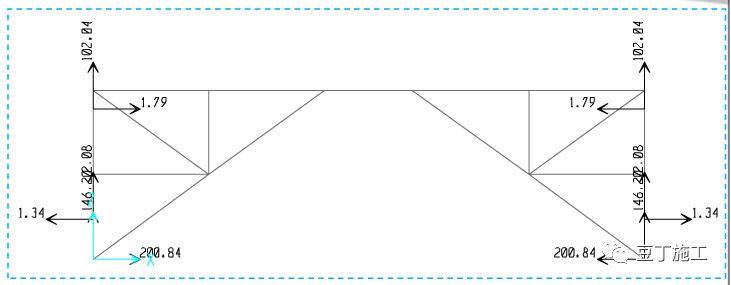

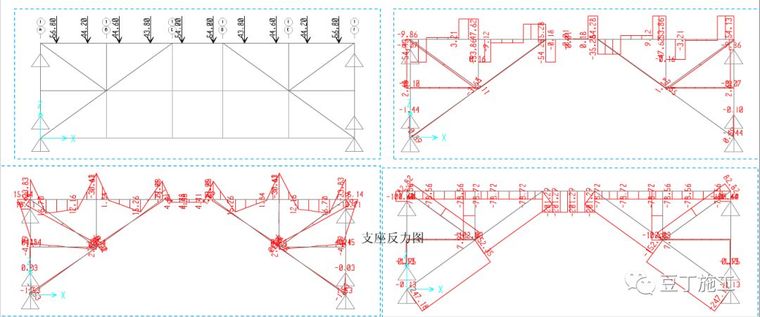

經計算，跨中及端部最大變形為8.3mm。
三、施工工藝流程

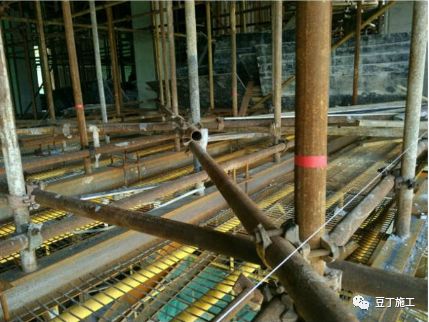

方案設計與交底→支撐架鋼結構工廠加工→支撐架位置放線→錨固裝置就位、預埋件安裝→支撐架現場吊裝→支撐架固定與驗收→周邊墻柱混凝土澆筑→保險鋼絲繩安裝→上部架體搭設、頂板模板支設→荷載試驗并記錄→梁板鋼筋綁扎與驗收→混凝土澆筑與過程監測→架體拆除。
