當梁支座和通長鋼筋直徑不同時，你還認為是設計錯誤嗎

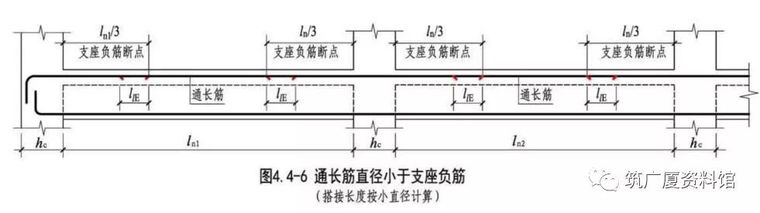

經常在施工一線的老鐵門或許經常在施工過程中遇到梁的支座處標注和集中標注的鋼筋直徑不同，這時一拍腦袋說設計院是個蠢豬，是設計錯了！難道真的是這樣嗎？也許今天你遇到這樣情況按照大直徑的來，其實你是錯了，如下圖：
上圖的梁鋼筋平法信息如下：
框架梁編號為2,4跨，截面寬為250mm截面高度為500mm，
箍筋HPB300直徑10mm鋼筋，非加密區間距200mm加密區間距100mm，雙肢箍！
上部通長鋼筋直徑16mm HRB400 鋼筋2根
從上部支座可以看出來，支座鋼筋為HRB400直徑20mm鋼筋，那么問題就是通長鋼筋和支座處負彎矩鋼筋是不同的，這時你要如何處理呢，結合小編多年施工經驗和近年來圖集的完善，你應該這樣做：
意思在支座處1/3處搭接，當然了鋼筋連接方式還有機械連接，方法是一樣的哦，不過16mm和20mm鋼筋差了2個直徑等級，實際中沒有這樣的套筒呢，搭接最為方便和速度快。
你掌握了嗎？
